תאורת במה לאולמות, בתי ספר ומתנ״סים, מדריך תכנון והתקנה

רוב הפניות שאנחנו מקבלים על תאורה לבמה מגיעות ממוסד שכבר יש בו במה ואין בה אור טוב. בבית הספר מנהלת מתלוננת שבטקס יום הזיכרון רואים רק צללית של הילד שמקריא, במתנ"ס יש ארבעה פנסי הלוגן ישנים שמתחממים ושורפים נורות, ובאולם הכנסים כל אירוע מתחיל בחיפוש אחרי מישהו שיודע איזה מפסק מדליק מה. הבקשה כמעט תמיד זהה, במה שבה רואים את הפנים של מי שמדבר, אור שנראה טוב גם בצילומים, ומערכת שאפשר להפעיל בלי טכנאי.

במדריך הזה א.א. מערכות סאונד מסבירים איך מתכננים מערכת תאורה קבועה לבמה באולם של בית ספר, למתנ"ס, לאודיטוריום, לאולם כנסים ולבית כנסת. נעבור על הזוויות שמהן מאירים במה, על סוגי הפנסים ומה כל אחד עושה, על בקר התאורה והסצנות, על ההתקנה עצמה ועל מה שצריך להכין בתקרה ובחשמל. בדרך יש מחשבון שנותן הערכה ראשונה לכמות הפנסים לפי מידות הבמה שלכם, ותיאור של אולמות שבהם התקנו תאורה בפועל.

מה זה תאורת במה ומה היא כוללת?

זו מערכת של פנסים, מוטות ובקר, שמאירה את הבמה כך שהקהל רואה בבירור את מי שעומד עליה, ועוברת בין מצבי שימוש שונים בלחיצה אחת.

לפי הערך תאורת במה בוויקיפדיה, תאורת הבמה היא אחד האמצעים המרכזיים, לצד התפאורה, התלבושות והצליל, שמעצבים את המראה של מופע בימתי ואת האופן שבו הקהל חווה אותו. בתיאטרון מקצועי זה עולם שלם של עיצוב. באולם של בית ספר, במתנ"ס או באודיטוריום של מוסד, המטרה צנועה יותר וברורה מאוד, שכל מי שעולה לבמה ייראה היטב, בלי צללים על הפנים ובלי סנוור, ושהאולם יעבור בקלות בין שימושים.

במערכת קבועה יש ארבעה חלקים. הפנסים עצמם, שמותקנים על מוטות תאורה מעל הבמה ולפניה. התשתית, כלומר נקודות תלייה, מוטות, כבלי אבטחה, חשמל וכבלי שליטה. בקר תאורה, שמחזיק את המצבים השמורים ומאפשר להפעיל אותם. ועמדת הפעלה פשוטה, לפעמים לוח לחצנים ליד הכניסה לבמה, שבו כל לחצן הוא סצנה שלמה.

חשוב להבין גם מה התאורה לא פותרת לבד. היא לא תציל טקס שבו לא שומעים את הדובר, ולא מצגת שקשה לקרוא אותה. באולם מוסדי שלוש המערכות עובדות יחד, ולכן אנחנו מתכננים אותן באותו סקר. מי שמתכנן אולם מאפס יכול לקרוא גם איך מתכננים הגברה לאודיטוריום, ומי שצריך גם הקרנה ימצא את הפרטים בעמוד על מקרנים לאולמות ולמוסדות. כשהתכנון משותף, הפנסים לא שוטפים את מסך ההקרנה, והמיקרופון לא עומד בדיוק בנקודה החשוכה של הבמה.

מה נכנס במערכת תאורת במה טיפוסית לאולם מוסדי

מאיפה מאירים במה, חזית, צד ואחור

הטעות הכי נפוצה שאנחנו רואים באולמות היא פנס אחד או שניים שתלויים ישר מעל הבמה. אור מלמעלה יוצר צללים עמוקים בעיניים ומתחת לאף, ולכן בטקס רואים את הדובר אבל לא את ההבעה שלו. אור ישר מלפנים, בגובה העיניים, עושה את ההפך, מסנוור את הדובר ומשטיח את הפנים.

את הדרך הנכונה ניסח סטנלי מקנדלס, שנחשב לאבי עיצוב התאורה המודרני, בספר A Method of Lighting the Stage שפרסם ב-1932. לפי הערך עליו בוויקיפדיה האנגלית, השיטה שלו מחלקת את הבמה לאזורי משחק אחידים, ומאירה כל אזור לפחות משני פנסים שמגיעים מצדדים מנוגדים, בזווית של כ-45 מעלות מעל גובה הדובר וכ-90 מעלות זה מזה. כך כל צד של הפנים מקבל אור, הצללים רכים, והדובר לא מסתנוור. השיטה הזו נמצאת בשימוש רחב עד היום, והיא הבסיס של כל תכנון תאורת במה שאנחנו עושים למוסד.

תאורה חזיתית

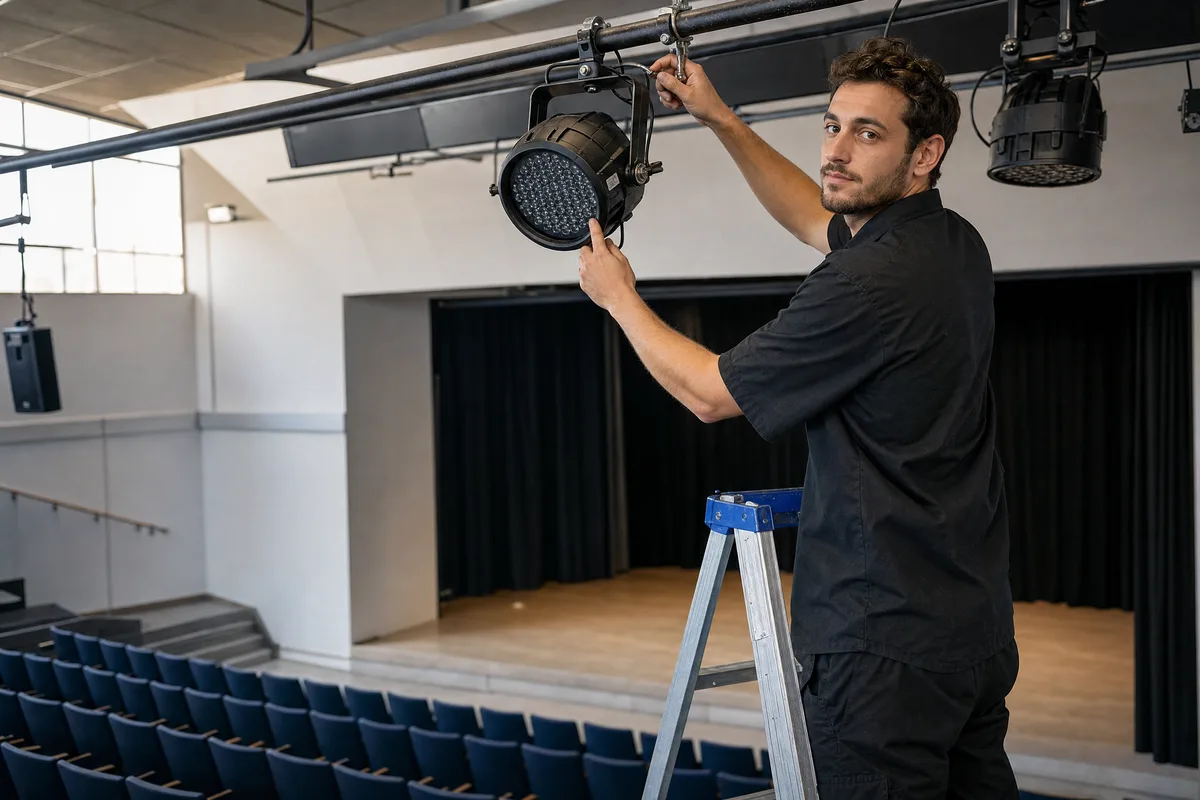

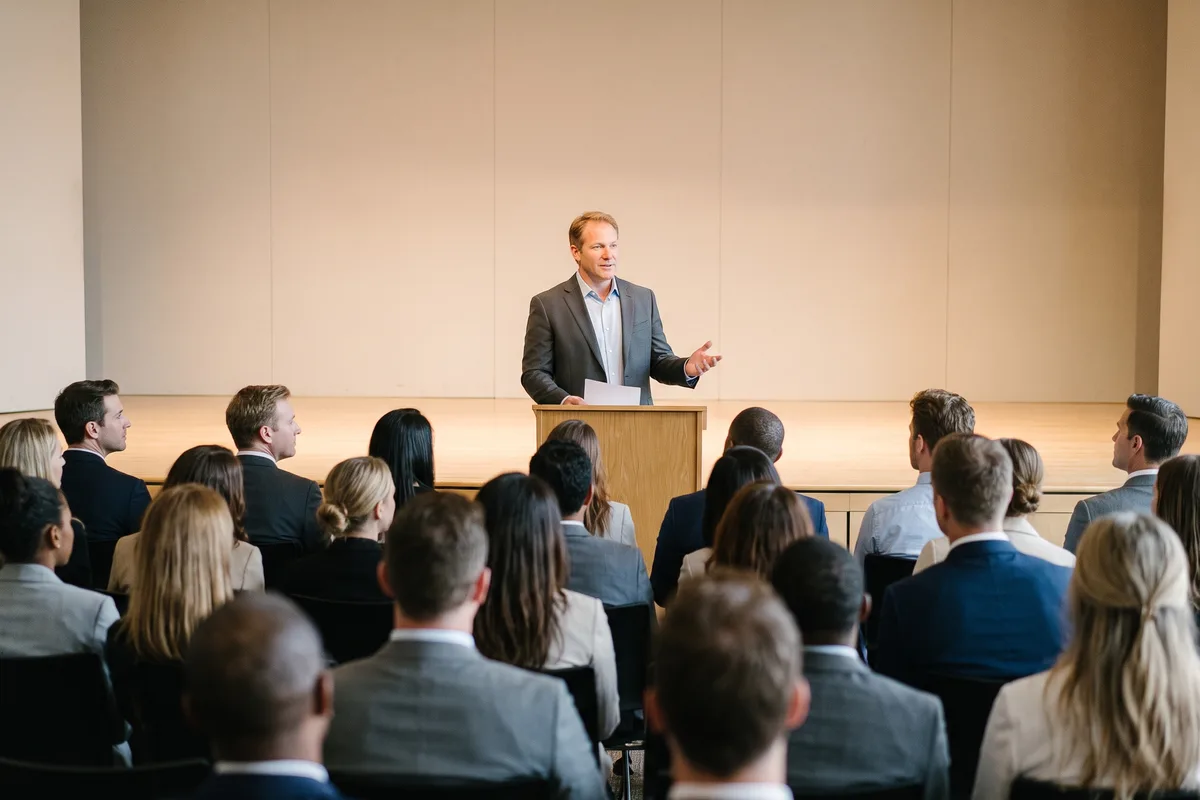

זה האור העיקרי, זה שמאפשר לראות את הפנים. הוא מגיע מפנסים שתלויים על מוט באולם, מול הבמה, כך שהאור פוגע בבמה בזווית אלכסונית. באולמות עם תקרה נמוכה, שבהם אי אפשר להגיע לזווית אידיאלית, בוחרים מיקום ופנס כך שהאור לא יסנוור את השורה הראשונה.

תאורת צד ותאורה אחורית

אור מאחור, מפנסים שתלויים מעל הבמה ומכוונים כלפי הקהל בזווית, מפריד את הדובר מהקיר שמאחוריו ונותן לבמה עומק. בוויקיפדיה העברית מובא שכבר במאה ה-17 כתב מעצב התיאטרון האיטלקי סבאטיני שתאורת צד מעניקה ברק ודרמטיות רבים יותר מתאורה חזיתית. באולם מוסדי משתמשים בזה בעדינות, למשל כשמקהלה או להקה עולות לבמה, כדי שהבמה לא תיראה שטוחה.

סוגי פנסי במה ומה כל אחד עושה

כשנכנסים לקטלוג של פנסי במה מגלים עשרות דגמים, אבל לפי הערך Stage lighting instrument בוויקיפדיה האנגלית, כמעט את כולם אפשר לחלק לשתי משפחות. פנסי שטיפה, שמאירים שטח רחב באור רך, ופנסי ספוט או פרופיל, שנותנים אלומה צרה וממוקדת עם קצה חד. ההבחנה הזו חשובה יותר מכל מפרט טכני, כי היא קובעת מה כל פנס עושה בבמה.

פנס שטיפה ופנס PAR LED

פנס שטיפה, ובמיוחד פנס PAR LED, הוא סוס העבודה של רוב הבמות המוסדיות. הוא מאיר שטח רחב באור אחיד עם קצה רך, ולכן קל לחבר כמה פנסים כך שכל הבמה תהיה מוארת בלי כתמים. בפנסי לד הצבע נוצר משילוב של נורות אדומות, ירוקות וכחולות, ולפעמים גם לבנה או ענבר, כך שאותו פנס יכול לתת לבן חם לטקס וכחול רך לקטע מוזיקלי. במתנ"ס בחריש, למשל, שילבנו פנסי שטיפה RGBW לצבע יחד עם פנסי שטיפה בלבן חם, כדי שלאור הבסיסי על הפנים יהיה גוון טבעי.

פנס פרופיל

פנס פרופיל נותן אלומה מדויקת עם קצה חד, ואפשר לחתוך אותה בתריסים כך שהאור ייפול רק על הדוכן ולא על המסך או על הקהל. אפשר גם להכניס לתוכו גובו, דיסקית עם צורה שמוקרנת על הבמה או על הקיר. במוסדות הוא שימושי בעיקר לדוכן נואמים, לאזור שבו עומדת מקהלה, ולמקומות שבהם צריך אור על אדם אחד בלי לשפוך אור על כל הבמה.

ראשים נעים ופנס עוקב

ראש נע הוא פנס ממונע שהבקר יכול להזיז, לשנות לו צבע וצורה. באולם משמר השבעה התקנו פנסי ספוט ממונעים שמאפשרים עיצובים על הקירות ואפקטים, כי האולם משמש גם להופעות. בבית ספר או באולם כנסים זה בדרך כלל לא נחוץ, ואנחנו ממליצים להשקיע קודם בתאורה חזיתית טובה. פנס עוקב, שאדם מכוון ידנית אחרי המופיע, מתאים להפקות גדולות ופחות לשימוש יומיומי במוסד.

הטבלה מראה למה אין תשובה אחת לשאלה איזה פנס הכי טוב. במה של בית ספר צריכה בעיקר פנסי שטיפה טובים לחזית ומעט צבע מאחור, ואולם שמארח מופעים יצדיק גם פנסי פרופיל וראשים נעים. ההחלטה נעשית לפי השימושים של האולם, לא לפי מה שנראה מרשים בתמונה.

מחשבון כמות פנסים לבמה

המחשבון שלמטה מיישם את שיטת אזורי המשחק שתיארנו. הוא מחלק את הבמה לאזורים לפי הרוחב והעומק שלה, מניח שני פנסים חזיתיים לכל אזור, משני הצדדים, ומוסיף פנסים מאחור לפי סוג השימוש באולם. כהנחת עבודה לתכנון ראשוני, המחשבון מניח אזורים ברוחב של כ-3 מטרים ובעומק של כ-3.5 מטרים, וכשמונה ערוצי שליטה לכל פנס לד.

המחשבון לא נותן מחיר, כי המחיר תלוי בדגמי הפנסים, באורך המוטות ובעבודת התשתית באולם, ואת אלה קובעים אחרי שרואים את המקום. מה שהוא כן נותן הוא סדר גודל לכמות הפנסים, וכך אפשר להתחיל את השיחה הראשונה עם מספרים במקום עם תחושות.

כל מערכת תאורת במה מתחילה בספירה כזו. אם המחשבון הראה מספר גבוה ממה שציפיתם, זה לא אומר שצריך לקנות את כל הפנסים ביום אחד. במוסדות רבים מתחילים מהתאורה החזיתית, שהיא החלק שהקהל מרגיש בכל טקס, ומוסיפים צבע ופנסי אפקט בשלב מאוחר יותר. מה שחשוב הוא לתכנן מראש את המוטות, החשמל וכבלי השליטה לכל המערכת, כדי שההרחבה תהיה חיבור של פנסים ולא עבודה חדשה בתקרה.

בקר תאורה DMX וסצנות

כל פנס לד מודרני הוא בעצם מחשב קטן שמקבל פקודות. הוא צריך לדעת באיזו עוצמה לדלוק, באיזה צבע ומתי. הפקודות האלה עוברות בפרוטוקול שנקרא DMX. לפי הערך על תקן DMX512 בוויקיפדיה האנגלית, התקן פותח על ידי המכון האמריקאי לטכנולוגיית תיאטרון, USITT, ב-1986, עודכן ב-1990, והגרסה הנוכחית שלו היא E1.11 משנת 2008, הידועה כ-DMX512-A. השם מגיע מ-512 ערוצי מידע, ורשת אחת כזו נקראת יוניברס.

בפועל זה אומר שבקר אחד יכול לשלוט בכמה עשרות פנסים, כשכל פנס תופס כמה ערוצים, אחד לעוצמה, כמה לצבע ועוד אחד או שניים לפונקציות נוספות. הפנסים מחוברים זה לזה בשרשור, מהבקר לפנס הראשון, ממנו לשני וכן הלאה. לפי אותו ערך, תקלות של פנסים שמהבהבים או מגיבים לבד נגרמות לא פעם מכבל ארוך מדי, מכבל באיכות ירודה או מחוסר סיום תקין בסוף השרשרת. זו הסיבה שאנחנו מתכננים את תוואי הכבלים כבר בסקר, ולא משאירים אותו לרגע ההתקנה.

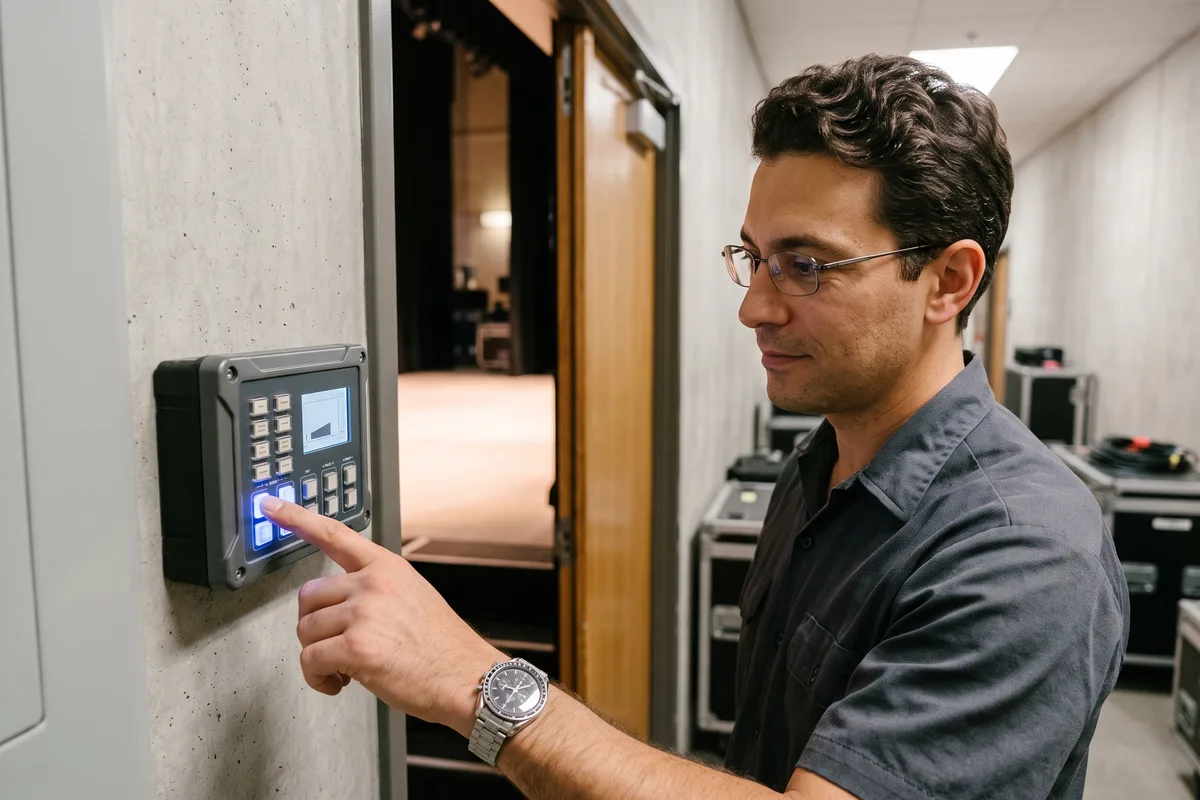

סצנות, הלב של מערכת מוסדית

סצנה היא מצב שמור של כל הפנסים יחד. בתכנון מוסדי אנחנו בונים בדרך כלל מספר קטן של סצנות ברורות, למשל טקס, הרצאה עם הקרנה, הצגה, ותאורת עבודה וניקיון. בסצנת ההרצאה הפנסים שמאירים את המסך כבויים כדי שהתמונה לא תישטף, ובסצנת הטקס הבמה מוארת במלואה בלבן חם. כך מתאר את זה גם העמוד שלנו על הגברה, תאורה והקרנה למוסדות, בקרה שמאפשרת לעבור בין מצב הרצאה, מצב אירוע ומצב ניקיון בלחיצה אחת, בלי שמישהו יצטרך לזכור אילו מפסקים להרים.

במתנ"ס בחריש, למשל, התקנו בקר שליטה DMX כחלק ממערכת שתוכננה להיות פשוטה לתפעול יומיומי גם לאנשים שאינם אנשי סאונד במקצועם. זו בדיוק הנקודה. המזכירה או אב הבית צריכים ללחוץ על לחצן אחד ולקבל במה מוכנה. מי שרוצה לעשות יותר, למשל להפעיל תאורה להצגה של סוף שנה, מקבל מאיתנו גם תכנות של סצנות נוספות.

התקנת תאורת במה, מוטות, תלייה וחשמל

ההתקנה היא החלק שבו רוב הבעיות של אולמות ישנים נולדו. פנס שנתלה על פרופיל שלא תוכנן לשאת אותו, כבל חשמל שעובר לאורך הקיר, או פנס שאי אפשר להגיע אליו כדי לכוון אותו. לכן ההתקנה מתחילה תמיד מהתקרה ומהקירות, ולא מהפנסים.

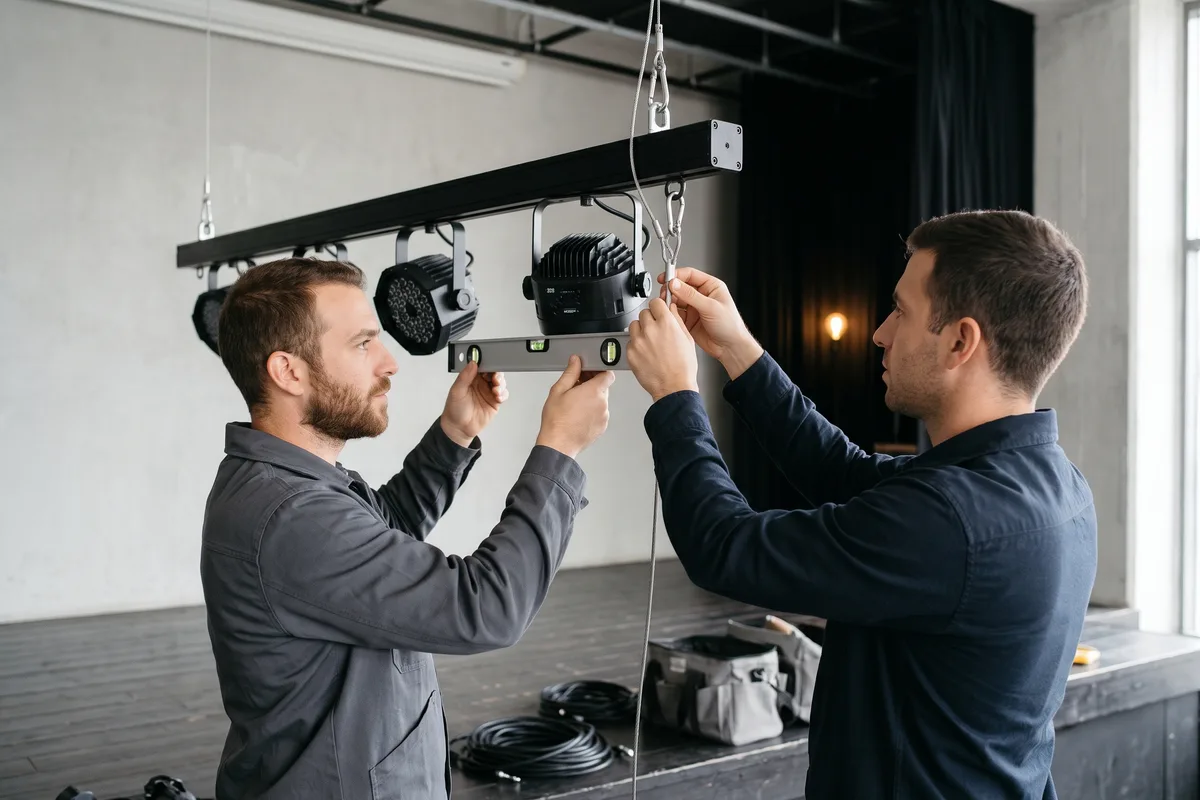

מוטות תאורה ונקודות תלייה

מוט תאורה לבמה הוא צינור או פרופיל שעליו נתלים הפנסים, והוא מעוגן לתקרה או לקירות בנקודות תלייה מחוזקות. הערך Stage lighting בוויקיפדיה האנגלית מזכיר שפנסים גדולים יכולים לשקול יותר מ-45 קילוגרם ונתלים גבוה מעל ראשי האנשים, ולכן תלייה לא נכונה עלולה לגרום לפגיעה חמורה. בפנסי לד המשקל נמוך יותר, אבל העיקרון לא משתנה. לכל פנס יש תפס שמחבר אותו למוט ובנוסף כבל אבטחה, וכל נקודת תלייה נבדקת לפני שתולים עליה משקל.

חשמל, כבלי שליטה וקופסאות במה

כל מוט צריך הזנת חשמל משלו, וכבל DMX שמגיע אליו מהבקר. באולם משמר השבעה התקנו גם קופסאות במה מקצועיות לחיבור מקרנים, מיקרופונים ושאר החיבורים שצריך בהופעות ובמצגות, כך שעל הבמה אין כבלים שזרוקים על הרצפה. אותו היגיון חל על מיקרופון אלחוטי לאולם ולבמה, שהמקלט שלו יושב בעמדת ההפעלה ולא על הבמה.

כיוון ותכנות

אחרי שהפנסים תלויים, מכוונים כל אחד לאזור שלו, מכיילים את העוצמות כך שלא יהיו אזורים בהירים או חשוכים, ובונים את הסצנות. בסוף מעבירים הדרכה קצרה לצוות של המוסד, ומשאירים את הלוח מסומן כך שכל לחצן אומר מה הוא עושה.

תאורת במה לפי סוג החלל

כשמתכננים תאורת במה לאולם, אותה שיטה משמשת בכל מקום, אבל המשקל של כל רכיב משתנה לפי מה שקורה על הבמה. כך נראית החלוקה באולמות שאנחנו מגיעים אליהם.

באולמות שבהם הבמה משמשת בעיקר לטקסים, כמו בבית ספר, נכון לחבר את התאורה למערכת הגברה לבית ספר באותה עמדת הפעלה, כך שמי שמנהל את הטקס מפעיל את שתיהן במקום אחד. באולם כנסים או באודיטוריום התאורה עובדת יחד עם ההקרנה, ולכן מתכננים את המיקום של הפנסים ביחס למסך מקרן חשמלי לאולם כבר בשלב הראשון. ובחללים עסקיים, כמו לובי של מלון או אולם תצוגה, התאורה היא חלק מפתרונות מולטימדיה לעסקים ולמלונות רחבים יותר.

שדרוג תאורת במה ישנה ללד

הרבה אולמות שאנחנו מגיעים אליהם עדיין עובדים עם פנסי הלוגן ותיקים. הם חמים מאוד, צורכים הרבה חשמל, הנורות נשרפות, ולכל שינוי צבע צריך להחליף פילטר ביד. לפי אותו ערך בוויקיפדיה האנגלית, פנסי לד הפכו נפוצים יותר ויותר בתיאטרון ובהפקות מאז תחילת שנות ה-2000, והם מייצרים צבע משילוב של נורות אדומות, ירוקות וכחולות, ולעיתים גם ענבר.

בשדרוג לא תמיד מחליפים הכל. לפעמים המוטות ונקודות התלייה תקינים, ואז מחליפים את הפנסים ומוסיפים בקר. לפעמים התשתית עצמה ישנה מדי, למשל מערכת עמעום ישנה שלא מתאימה לפנסי לד, ואז עדיף לתכנן מחדש. את ההחלטה הזו מקבלים בסקר, אחרי שבודקים מה באמת עובד באולם ומה שווה להשאיר.

במתנ"ס שבו התקנו פנסי PAR LED לשטיפה, למשל, שילבנו פנסים בצבע חם עם בקר שליטה מתוכנת לצורכי הצגות ואירועים, יחד עם מקרן ומסך חשמלי נסתר. זו דוגמה טובה לשדרוג שבו התאורה, ההקרנה והבקרה נכנסו יחד.

אולמות שבהם התקנו תאורה לבמה

הדברים שתיארנו במדריך אינם תאורטיים. אלה שלושה פרויקטים שבהם ביצענו התקנת תאורת במה, וכל אחד מהם מראה צד אחר של העבודה.

אולם מתנ"ס חריש

באולם המתנ"ס בחריש התקנו מערכת תאורה עם פנסי שטיפה RGBW ופנסי שטיפה בצבע חם, ובקר שליטה DMX, לצד מערכת הגברה ומקרן לייזר שמקרין תמונה ברוחב של כ-6.5 מטר. המערכת תוכננה להיות פשוטה לתפעול יומיומי גם למי שאינו איש סאונד.

אולם משמר השבעה

באולם במשמר השבעה התקנו פנסי תאורה מקצועיים לבמה ולרחבה, כולל פנסי ספוט ממונעים לעיצובים על הקירות ולאפקטים, וקופסאות במה לחיבור מקרנים ומיקרופונים. המערכת שולבה כך שההגברה, ההקרנה והתאורה עובדות יחד.

אולם מתנ"ס עם מסך נסתר

בהתקנת מערכת הגברה, תאורה ומולטימדיה באולם מתנ"ס הותקנו פנסי PAR LED לשטיפה בשילוב פנסים בצבע חם, בקר שליטה מתוכנת להצגות, מקרן ומסך חשמלי נסתר.

מי שמחפש תאורה לאולם שבו עיקר הפעילות הוא שמחות ואירועים, עם רחבת ריקודים ואפקטים, ימצא את הפרויקטים האלה בעמוד על פתרונות תאורה לאולם אירועים. במדריך הזה התמקדנו בבמה של מוסד.

טעויות נפוצות בתכנון תאורת במה

חמש הטעויות שלמטה חוזרות כמעט בכל אולם שמגיעים אליו לשדרג, וכולן נעשו בתום לב, לרוב כדי לחסוך.

לתלות פנסים רק מעל הבמה

אור שמגיע רק מלמעלה משאיר את העיניים בצל. בלי מוט מול הבמה, באולם, אין דרך להאיר את הפנים כמו שצריך.

לקנות פנסי במה לפני שמתכננים

פנסים שנקנו לפי מבצע, בלי לדעת מאיפה הם יאירו ואיזה שטח הם צריכים לכסות, משאירים כתמים חשוכים בבמה ופנסים שלא משתמשים בהם.

לוותר על בקר

מערכת שמופעלת ממפסקים בקיר עובדת עד שמישהו צריך מצב אחר. בקר עם סצנות הוא מה שהופך את תאורת הבמה למשהו שהצוות משתמש בו.

להתעלם מהמסך

פנסים שמכוונים בלי לחשוב על מסך ההקרנה שוטפים אותו באור, והמצגת נראית דהויה בדיוק ברגע שהיא חשובה.

לסגור תקרה לפני התכנון

מוטות ונקודות תלייה צריכים חיזוק בתקרה, חשמל וכבלי שליטה. כשמחליטים עליהם אחרי שהתקרה נסגרה, מגלים שצריך לפתוח אותה מחדש. לכן כדאי לערב אותנו כבר בשלב התכנון של האולם.

לקוחות מספרים על העבודה איתנו

שני לקוחות שהתקנו אצלם מערכות, מספרים בקצרה איך זה עבר.

לפני שפונים, כדאי לרשום כמה נתונים על האולם: רוחב ועומק הבמה, גובה התקרה מעל הבמה ובאולם, מה יש היום מבחינת פנסים ובקרה, ומה קורה על הבמה רוב הזמן. אלה בדיוק הנתונים שהמחשבון למעלה מבקש, והם עוזרים למקד את השיחה הראשונה.
